معرفی کامل یونیت اسکن (Scanner Unit) شارپ | ساختار، عملکرد، خرابیها و تعمیر تخصصی یونیت اسکن (Scanner Unit) شارپ چیست؟ یونیت اسکن یا Scanner Unit یکی از مهمترین بخشهای دستگاه کپی شارپ است که وظیفه تبدیل تصویر کاغذ به اطلاعات دیجیتال را بر عهده دارد. هرگونه خرابی در این بخش باعث میشود عملیات کپی، اسکن و ارسال فایل با مشکل مواجه شود
در کپی امداد روزانه تعداد زیادی از خرابیهای دستگاههای شارپ مربوط به یونیت اسکن، موتور اسکن، سنسور هوم، کابل فلت، آینهها و برد کنترل اسکنر است که توسط تکنسینهای متخصص عیبیابی و تعمیر میشوند.
وظیفه یونیت اسکن در دستگاه کپی شارپ
وظایف اصلی Scanner Unit عبارتاند از:
معرفی کامل یونیت اسکن (Scanner Unit) شارپ | ساختار، عملکرد، خرابیها و تعمیر تخصصی
- اسکن دقیق سند
- تبدیل تصویر به داده دیجیتال
- ارسال اطلاعات به برد پردازش تصویر
- ایجاد تصویر اولیه برای چاپ
- انجام عملیات Scan to Folder، Scan to Email و Scan to USB
بدون عملکرد صحیح این یونیت، حتی اگر بخش چاپ سالم باشد، دستگاه قادر به تهیه کپی نخواهد بود.

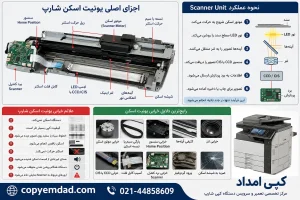

اجزای اصلی یونیت اسکن شارپ
یونیت اسکن از بخشهای مختلفی تشکیل شده است:
- موتور اسکن (Scanner Motor)
- ریل حرکت اسکنر
- تسمه یا سیم حرکت اسکنر
- سنسور Home Position
- آینههای انعکاس نور
- لنز اپتیک
- لامپ LED یا CCD/CIS
- کابل فلت اسکنر
- برد کنترل Scanner
- شیشه اسکن
هماهنگی دقیق این قطعات کیفیت اسکن و کپی را تضمین میکند.
نحوه عملکرد Scanner Unit
پس از قرار گرفتن سند روی شیشه:
- موتور اسکن شروع به حرکت میکند.
- نور LED سطح سند را روشن میکند.
- آینهها تصویر را به لنز منتقل میکنند.
- سنسور CCD یا CIS تصویر را دریافت میکند.
- اطلاعات به برد پردازش ارسال میشود.
- تصویر برای چاپ یا ذخیره آماده میشود.
این فرآیند تنها در چند ثانیه انجام میشود.
علائم خرابی یونیت اسکن شارپ
اگر هر یک از موارد زیر مشاهده شود، احتمال خرابی Scanner Unit وجود دارد:
- دستگاه اسکن نمیکند.
- کیفیت کپی بسیار تار است.
- خطوط سیاه یا سفید روی تصویر دیده میشود.
- اسکن ناقص انجام میشود.
- اسکنر حرکت نمیکند.
- صدای غیرعادی از قسمت اسکن شنیده میشود.
- دستگاه هنگام روشن شدن متوقف میشود.
- ارورهای مربوط به Scanner نمایش داده میشود.
رایجترین دلایل خرابی یونیت اسکن
بیشترین خرابیهایی که در مرکز تخصصی کپی امداد مشاهده میشود عبارتاند از:
- خرابی موتور اسکن
- پارگی سیم یا تسمه اسکن
- خرابی سنسور Home Position
- کثیفی آینهها
- خرابی لنز
- خرابی CCD یا CIS
- آسیب کابل فلت
- خرابی برد کنترل Scanner
- ورود گردوغبار
- ضربه به شیشه اسکن
معرفی کامل یونیت اسکن (Scanner Unit) شارپ | ساختار، عملکرد، خرابیها و تعمیر تخصصی
ارورهای رایج یونیت اسکن شارپ
بعضی از مهمترین خطاهای مربوط به Scanner Unit عبارتاند از:
L1-00
- مشکل در حرکت اولیه اسکنر
- خرابی موتور
- خرابی سنسور هوم
- گیر کردن مکانیزم اسکنر
L3-00
- بازنگشتن اسکنر به موقعیت اولیه
- خرابی موتور اسکن
- خرابی سنسور Home
- مشکل در برد کنترل یا سیمکشی
در برخی مدلها نیز خطاهای مربوط به کالیبراسیون CCD یا مدار اسکن مشاهده میشود.
چرا یونیت اسکن خراب میشود؟
مهمترین عوامل عبارتاند از:
- سرویس نشدن دستگاه
- گردوغبار زیاد
- استفاده مداوم
- ضربه هنگام جابهجایی
- نوسان برق
- پایان عمر موتور اسکن
- فرسودگی کابل فلت
آیا تعمیر یونیت اسکن بهصرفه است؟
در اکثر موارد بله.
بیشتر خرابیها بدون نیاز به تعویض کامل یونیت قابل تعمیر هستند، از جمله:
تعویض موتور
- تعویض سنسور
- تعویض کابل فلت
- تنظیم سیم اسکن
- سرویس آینهها
- تعمیر برد Scanner
- کالیبراسیون مجدد
چه زمانی باید یونیت اسکن تعویض شود؟
در شرایط زیر معمولاً تعویض پیشنهاد میشود:
- شکستگی کامل مکانیزم
- آسیب شدید CCD
- خرابی گسترده برد
- آسیب ناشی از آبخوردگی
- هزینه تعمیر بیش از ارزش قطعه
نکات مهم برای افزایش عمر Scanner Unit
برای جلوگیری از خرابی:
- شیشه اسکن را مرتب تمیز کنید.
- از وارد کردن ضربه جلوگیری کنید.
- سرویس دورهای انجام دهید.
- از نوسان برق جلوگیری کنید.
- دستگاه را در محیط بدون گردوغبار قرار دهید.
- هنگام حمل، قفل اسکنر را فعال کنید (در مدلهای دارای قفل حمل).
نکات مهم برای افزایش عمر Scanner Unit
سوالات متداول کاربران
چرا دستگاه شارپ فقط چاپ میکند ولی کپی نمیگیرد؟
معمولاً مشکل از یونیت اسکن، سنسور اسکن یا موتور Scanner است.
علت صدای تقتق هنگام روشن شدن دستگاه چیست؟
این صدا اغلب به گیر کردن مکانیزم اسکن یا خرابی سنسور Home Position مربوط میشود.
آیا تمیز کردن شیشه اسکن مشکل خطوط روی کپی را برطرف میکند؟
در بسیاری از موارد بله؛ اما اگر آینهها، CCD یا لنز آلوده یا آسیبدیده باشند، نیاز به سرویس تخصصی وجود دارد.
هزینه تعمیر یونیت اسکن شارپ چقدر است؟
هزینه به مدل دستگاه و نوع خرابی بستگی دارد و پس از عیبیابی دقیق مشخص میشود.
تعمیر تخصصی یونیت اسکن شارپ در کپی امداد
اگر دستگاه کپی شارپ شما با مشکلاتی مانند اسکن نشدن، حرکت نکردن اسکنر، نمایش ارورهای L1 و L3، ایجاد خطوط روی کپی یا کاهش کیفیت اسکن مواجه شده است، کارشناسان کپی امداد (CopyEmdad) آماده عیبیابی و تعمیر تخصصی انواع دستگاههای کپی شارپ هستند. استفاده از قطعات باکیفیت، تجهیزات تخصصی و تجربه در تعمیر مدلهای مختلف شارپ باعث شده است کپی امداد یکی از مراجع تخصصی تعمیر دستگاههای کپی در ایران باشد.
